Medición

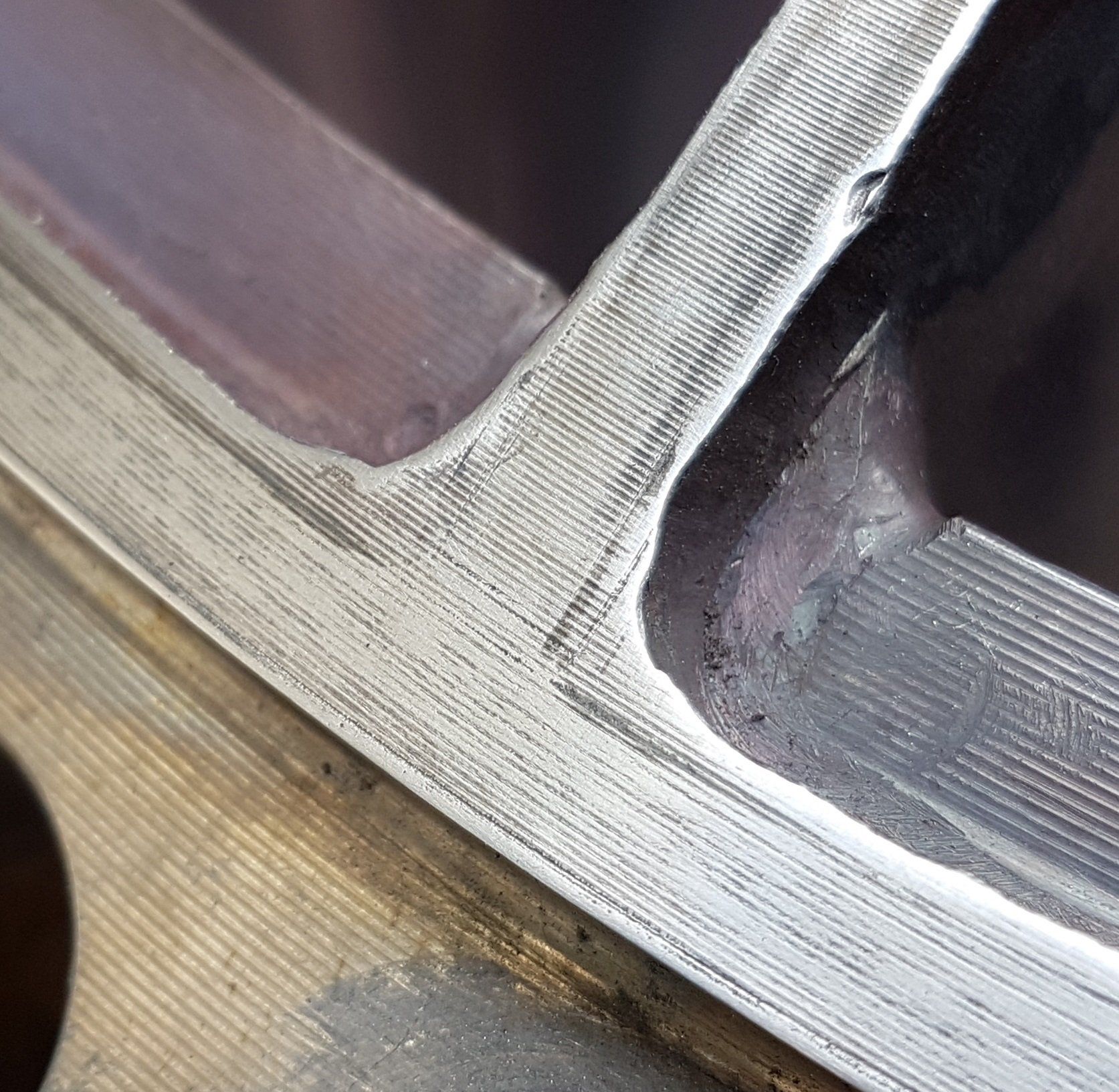

Superficies de sellado intactas, planas y limpias son el requisito fundamental para una unión bridada estanca y duradera. Una inspección in situ durante la operación puede ya proporcionar, a través del patrón de fuga, indicios sobre la causa del problema.

Además, la posterior medición de las superficies de sellado de la brida en el lugar permite obtener conclusiones sobre las posibles causas de fuga. La medición puede realizarse con herramientas mecánicas en superficies de sellado pequeñas o ranuras, mientras que para superficies grandes es recomendable una medición láser-óptica.

La medición láser-óptica puede llevarse a cabo por cada superficie de sellado en unos 20 puntos de medición, incluyendo el análisis por computadora, con un tiempo de ejecución aproximado de 1 a 2 horas.

Evaluación

La evaluación de la medición de superficies de sellado permite demostrar la idoneidad de la superficie de sellado o bien determinar el grado de reacondicionamiento necesario.

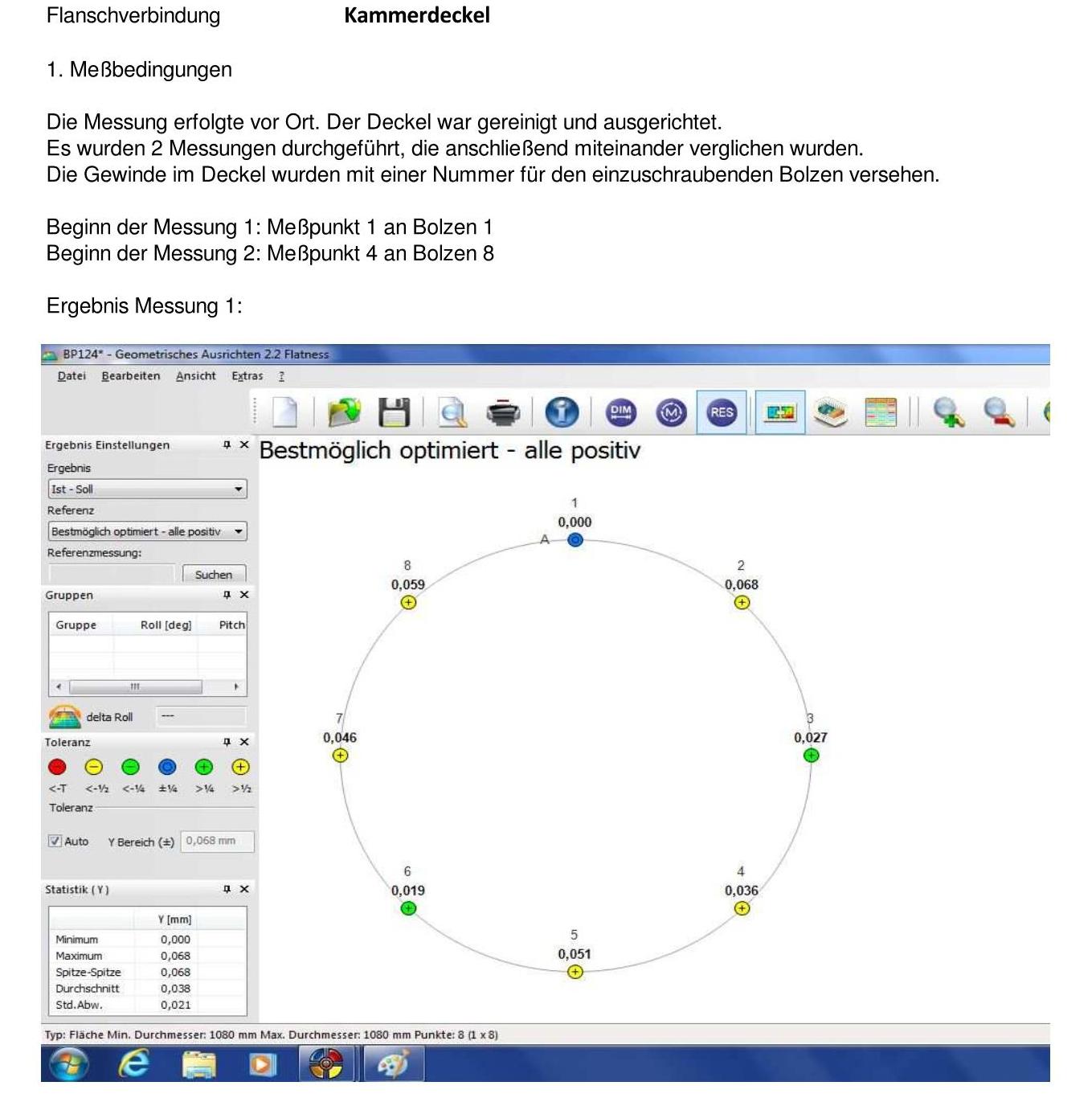

De una medición se obtienen finalmente los siguientes datos:

• Distancia de los puntos de medición respecto a un plano medio
• Desviaciones no admisibles
• En ranuras: profundidad de la ranura y transiciones
• En resaltes: altura del resalte y transiciones

De este modo pueden establecerse conclusiones claras sobre el estado de cada superficie de sellado. El diámetro máximo del área de medición es de aprox. 20 m, y la precisión con apoyo exacto del captador de datos es de 0,001 mm.
