Problembeschreibung

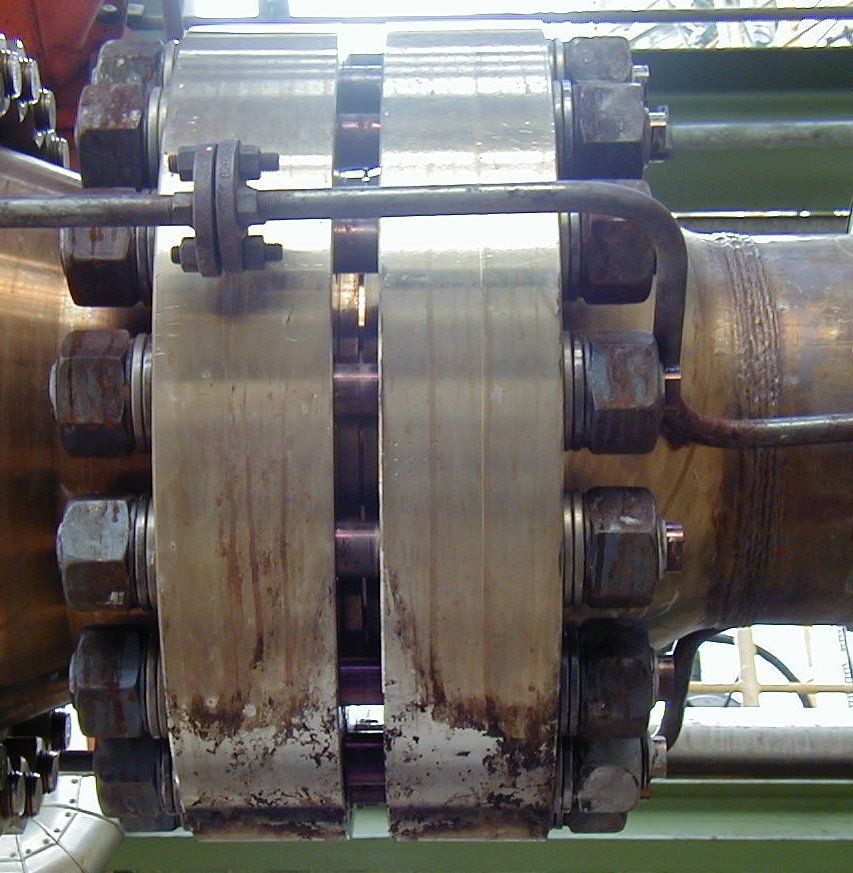

RTJ-Dichtverbindungen - vorrangig im Druckbereich ab class 900 / PN63 - sind bei zu geringer Vorpressung anfällig gegen Temperaturwechsel. Weiterhin spielen viele Faktoren eine Rolle für die Dichtheit: Härtedifferenz zwischen Dichtfläche und Dichtung, Einbaumethode, Zustand der Dichtflächen, ...

Anforderungen an eine Umrüstung

• Ausgleich von Fließerscheinungen im Einbauprozess
• Aufrechterhaltung einer Mindestflächenpressung nach plastischer Verformung der Dichtung
• keine sichtbare Leckage bis TA-Luft-Dichtheit
• Lebensdauer 6 bis 12 Jahre

Lösungsansätze

• Berechnung der optimalen / zulässigen Einbauschraubenkräfte und des Fließverhaltens
• Einsatz einer Zusatzbefederung bei Gefahr von Spannungsabfall im Betrieb
• Herstellung geeigneter Dichtflächen
• direkte Krafteinleitung in die Dichtung

Auslegungsgrenzen

• Auslegungsdruck: bis class 2500 / 400 bar
• Auslegungstemperatur: bis ca. 900°C
• Dichtungsdurchmesser: bis R105 / 1056 mm
• Schraubengröße: bis ca. M100 / 4inch
