Problembeschreibung
Die Dichtverbindung ist innendruckbelastet. Sinkt der Innendruck unter einen Wert, der die Dichtung geringer als ca. 20 N/mm² belastet, öffnet die Dichtverbindung. Ein erneutes Anfahren ist nur nach Dichtungswechsel möglich oder die Dichtverbindung wird unter Druck / Temperatur nachgezogen.
Anforderungen an eine Umrüstung
- keine Beschränkung der Anzahl der An- und Abfahrvorgänge
- Lebensdauer >3 Jahre
- vorgeprüfte Dokumentation
Lösungsansätze
- Berechnung der optimalen / zulässigen Einbauschraubenkräfte
- Reduzierung der Dichtungsbreite, dabei wird die Dichtung in den Kraft-Nebenschluß gelegt

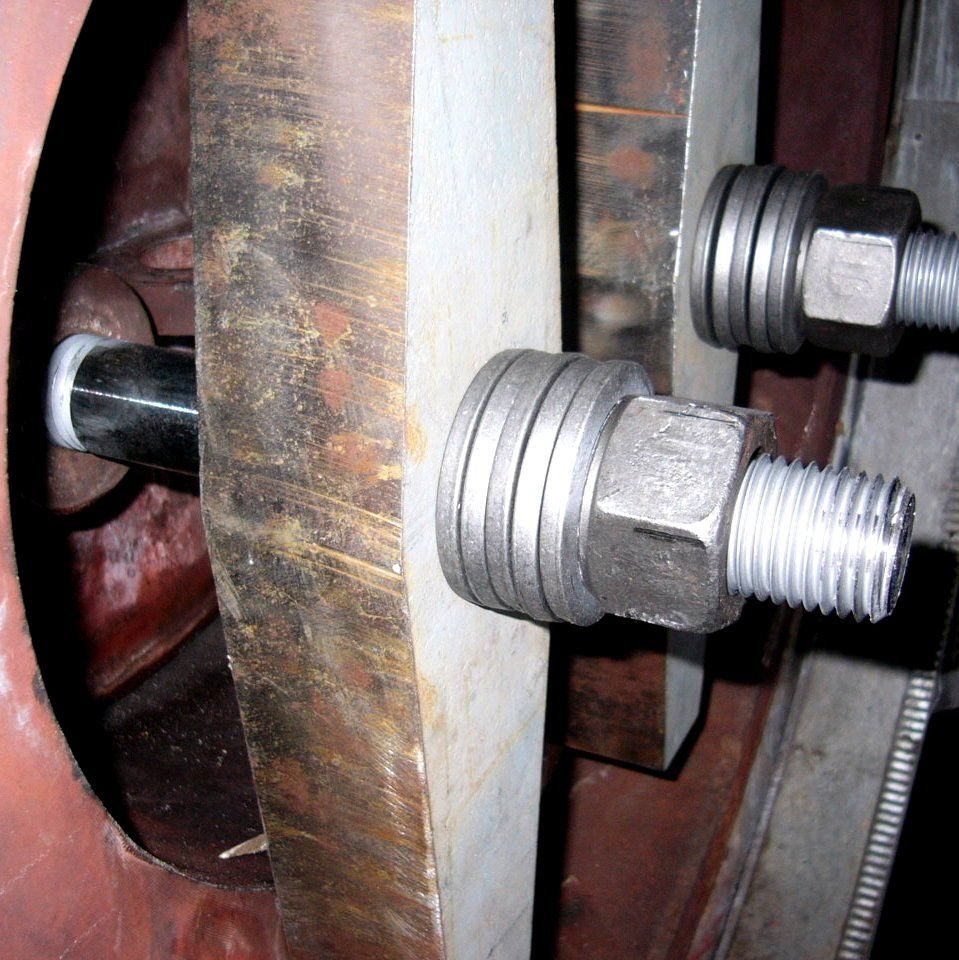

- Einsatz einer Zusatzbefederung
- Überprüfung und ggf. Überarbeitung der Dichtflächen
Auslegungsgrenzen
- Auslegungsdruck: bis ca. 200 bar
- Auslegungstemperatur: bis ca. 400°C
- Dichtungsdurchmesser: oval bis Außenmaße bis ca. 700 x 600 mm
- Schraubengröße: bis ca. M48 / 2 inch
